手動、千斤頂壓緊壓濾機

產品介紹：

千斤頂壓濾機是一種間歇式的加壓過濾機設備，用于各種懸浮液的固液分離，分離效果好，使用方便，廣泛用于石油、化工、染料、冶金、制藥、食品、造紙及污水處理等各種需要進行固液分離的領域，適用于小型過濾行業，一般使用壓力較低，過濾壓力小于0.4Mpa的過濾領域。

分享到

結構特點技術參數性能特點

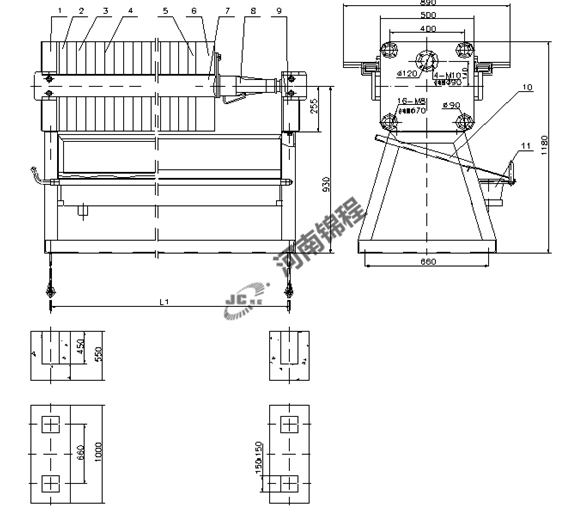

1、止推板 2、頭板 3、濾板 4、濾布 5、尾板 6、壓緊板 7、橫梁 8、千斤頂 9、支架 10、濾渣翻板 11、接液槽
注：1、地腳螺栓M16×300。 2、洗滌管與出液管根據用戶不同過濾要求配置。

千斤頂壓濾機主要由三大部分組成，即：機架部分、過濾部分、壓緊裝置。壓濾機工作時，轉動手輪，通過小齒輪、大齒輪，帶動絲杠推動壓緊板，將位于壓緊板和止推板之間的濾板和過濾介質(濾布)壓緊，以保證帶有工作壓力的被過濾物料(料漿)在濾室內進行加壓過濾。
(1)機架部分：機架構成壓濾機的基礎，用以支撐過濾機構、連接其它部件。它主要由止推板、壓緊板、壓緊部分和主梁組成。
(2)過濾部分：是由以一定次序排列在主梁上的濾板和夾在濾板之間的過濾介質(濾布)組成，形成一個個過濾單元(濾室)。
(3)壓緊部分：它是壓濾機的動力裝置，主要部件有小齒輪、大齒輪、絲杠等。

型號	過濾面積m2	濾板規格mm	濾餅厚mm	濾板數（塊）	濾室容積(L)	過濾壓力（Mpa）	地基尺寸			外形尺寸			整機質量Kg
型號	過濾面積m2	濾板規格mm	濾餅厚mm	濾板數（塊）	濾室容積(L)	過濾壓力（Mpa）	L1 mm	B mm	C mm	長 mm	寬 mm	高mm	整機質量Kg
BMS/ 390-25U	1	390*390	25	4	13	0.5	650	150	500	1150	760	650	410
	2			9	25		900			1450			570
	3			14	38		1150			1695			740
BMS/ 30U	1	390*390	30	4	15	0.5	710	150	500	1210	760	650	350
	2			9	31		1020			1565			400
	3			14	46		1330			1875			455
XMSQ/ 520-20U	4	520*520	20	9	40	0.5-1.5	1130	200	600	1730	830	850	560
	6			14	60		1360			1960			630
	8			19	80		1580			2180			700
	12			29	120		2060			2660			830
	16			39	160		2460			3050			980
	18			44	176		2690			3260			1160
	20			49	200		2910			3500			1360
BNSQ/ 520-30U	4	520*520	30	9	60	0.5	1300	200	600	1900	830	850	590
	6			14	90		1600			2200			660
	8			19	120		1900			2500			760
	12			19	180		2520			3120			930
	16			39	240		3060			3660			1100
XMSQ/ 700-25U	20	700*700	25	24	250	0.5-1.6	2200	460	800	3100	950	11000	2210
	30			37	380		2880			3800			2660
	40			49	500		3500			4400			3080
BNSQ/ 700-30U	20	700*700	30	24	300	0.5	2450	460	800	3350	950	1100	2300
	30			37	450		3230			4050			2800
	40			49	600		3950			4900			3500

千斤頂壓緊壓濾機采用螺旋千斤頂作為壓緊裝置，具有
1.結構簡單，設計合理
2.操作方便，無需電源
3.經濟實惠，維修方便
4適用范圍廣的特點，是懸浮液分離的理想設備

型號	過濾面積m2	濾板規格mm	濾餅厚mm	濾板數（塊）	濾室容積(L)	過濾壓力（Mpa）	地基尺寸			外形尺寸			整機質量Kg
型號	過濾面積m2	濾板規格mm	濾餅厚mm	濾板數（塊）	濾室容積(L)	過濾壓力（Mpa）	L1 mm	B mm	C mm	長 mm	寬 mm	高mm	整機質量Kg
BMS/ 390-25U	1	390*390	25	4	13	0.5	650	150	500	1150	760	650	410
	2			9	25		900			1450			570
	3			14	38		1150			1695			740
BMS/ 30U	1	390*390	30	4	15	0.5	710	150	500	1210	760	650	350
	2			9	31		1020			1565			400
	3			14	46		1330			1875			455
XMSQ/ 520-20U	4	520*520	20	9	40	0.5-1.5	1130	200	600	1730	830	850	560
	6			14	60		1360			1960			630
	8			19	80		1580			2180			700
	12			29	120		2060			2660			830
	16			39	160		2460			3050			980
	18			44	176		2690			3260			1160
	20			49	200		2910			3500			1360
BNSQ/ 520-30U	4	520*520	30	9	60	0.5	1300	200	600	1900	830	850	590
	6			14	90		1600			2200			660
	8			19	120		1900			2500			760
	12			19	180		2520			3120			930
	16			39	240		3060			3660			1100
XMSQ/ 700-25U	20	700*700	25	24	250	0.5-1.6	2200	460	800	3100	950	11000	2210
	30			37	380		2880			3800			2660
	40			49	500		3500			4400			3080
BNSQ/ 700-30U	20	700*700	30	24	300	0.5	2450	460	800	3350	950	1100	2300
	30			37	450		3230			4050			2800
	40			49	600		3950			4900			3500
